支撐結構是3D打印中必不可少的東西，一方面，他們對于具有令人討厭的懸垂或橋梁的模型是絕對必要的。另一方面是他們?cè)黾恿瞬牧铣杀?，增加了更多的后處理工作，并且損壞模型的表面。

因此，正確的獲得3D打印支撐結構是3D打印復雜模型的一個非常重要的方向。

什么時候會用到3D打印支撐結構？

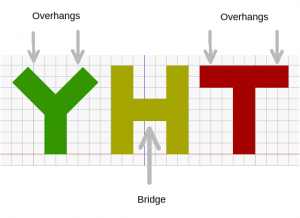

當你的模型具有以下任何內容不支撐的懸垂或橋接時，你可能需要使用3D打印支撐結構才能進行3D打印。以下是在字母Y，H和T的幫助下示出的懸垂和橋梁的一些示例。

懸垂和橋梁用字母Y，H和T的經典例子說明。

1、3D打印支撐結構并非所有懸伸都需要支撐 - 45度規則

不是所有懸伸都需要支撐。一般的經驗法則是：如果懸垂物與垂直方向傾斜的角度小于45度，那么你可以不使用3D打印支撐結構打印該懸垂物。

與垂直方向成45度以上角度的懸垂需要3D打印支撐結構

事實證明，3D打印機在連續層之間使用非常小的水平偏移。因此，圖層不會在前一層上完美堆疊，而是堆疊一個微小的偏移。這允許打印機打印不會從垂直方向傾斜過多的懸垂物。前面的圖層可以支撐45度以下的任何值。45度被認為是失敗的線。

用字母Y和T最好地說明這個方面。字母Y中的兩個突出部分相對于垂直方向具有小于45度的角度。因此，如果你想打印字母Y，你可以在不使用任何3D打印支撐結構的情況下離開！

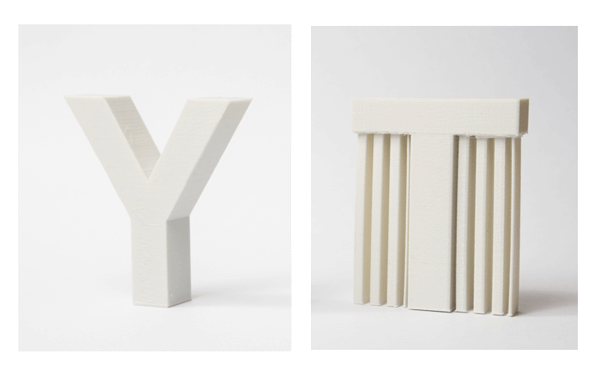

字母Y中的突出部分不需要3D打印支撐結構。字母T中的那些確實需要它們。

另一方面，字母T中的懸垂與垂直方向成90度角。所以你必須使用3D打印支撐結構打印字母T，否則會是一團糟，如下圖所示。

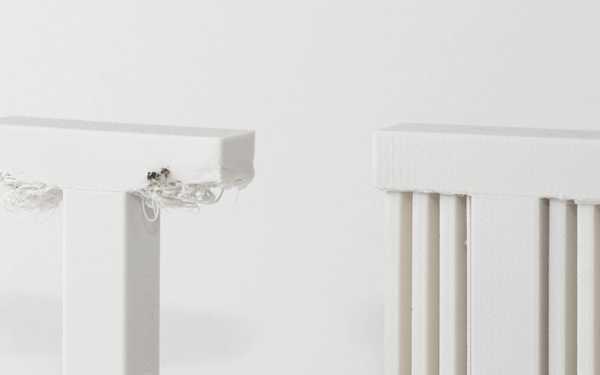

沒有3D打印支撐結構，字母T將無法正確打印

2、3D打印支撐結構并非所有橋都需要支撐 - 5 mm規則

就像懸垂一樣，并非所有橋梁都需要支撐。這里，經驗法則是：如果橋的長度小于5mm，則打印機可以在不需要3D打印支撐結構的情況下進行打印。

要做到這一點，打印機使用一種稱為橋接的技術 - 它將熱材料拉伸短距離并設法以最小的下垂打印它。

但是，如果橋長度超過5mm，則此技術不起作用。在這種情況下，你需要添加3D打印支撐結構。

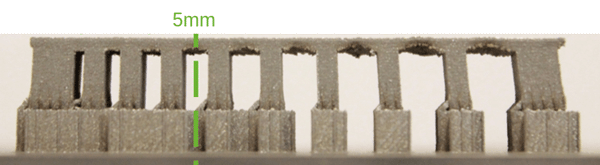

如果沒有3D打印支撐結構，則無法打印長度超過5mm的橋。注意它們是如何變形和變形的。

測試打印機在沒有支撐的情況下打印懸伸的能力

3、與垂直懸伸不到45度的經驗法則不需要支撐就是 - 經驗法

你的里程可能會有所不同，這在很大程度上取決于你的打印機，其狀況和你使用的材料。狀況不佳的打印機可能無法以垂直方向35或40度的角度打印懸挑！

在開始打印具有懸垂的模型之前，最好先了解一下打印機打印更無害的懸垂的能力。

這很容易做到。只需從Thingiverse下載這個Massive Overhang Test模型并打印出來。該型號具有一系列懸伸，范圍從20度到70度，增量為5度。

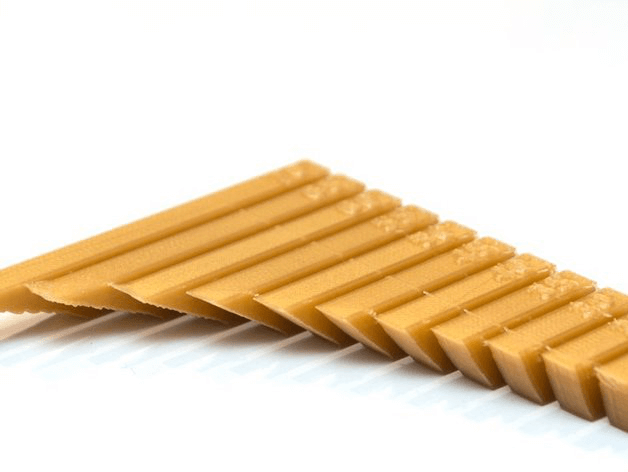

4、Thingiverse的大規模懸挑測試

確定打印機開始失敗的角度。這是打印機無需支撐即可打印的最大懸伸角度。請注意這一點，以便你以后可以使用此信息來決定使用支撐的位置和不支撐的位置。

3D打印支撐結構的缺點

你可能想知道為什么我們?cè)谟懻撔枰男┲我约澳男┓矫婵梢员苊?。所有這些大驚小怪的原因是因?yàn)槭褂?D打印支撐結構有其缺點。

1、3D打印支撐結構增加了材料成本

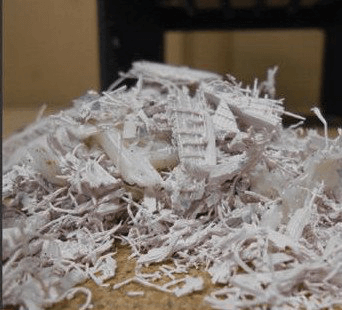

支撐結構需要額外的材料，并且在打印后將它們移除并丟棄。 如果你在生產環境中使用3D打印，那么你很可能關心每個型號的成本。如果你是一個預算有限的業余愛好者，你可能也會關心它。

3D打印支撐結構顯然增加了模型的成本。支撐結構消耗材料，稍后移除并丟棄該材料。因此，你使用的每一點3D打印支撐結構都會增加模型的成本。

2、3D打印支撐結構增加了打印持續時間

3D打印支撐結構也增加了打印持續時間，因?yàn)楸仨毚蛴「嗟臇|西。

3、3D打印支撐結構添加了后期處理工作

支撐結構增加了后期處理工作。

3D打印支撐結構不是模型的一部分。它們用于在打印期間支撐模型的各個部分。這意味著一旦打印結束，要在模型準備就緒之前刪除結構。在生產環境中，添加的工作意味著增加模型的成本。

4、3D打印支撐結構損壞模型的風險

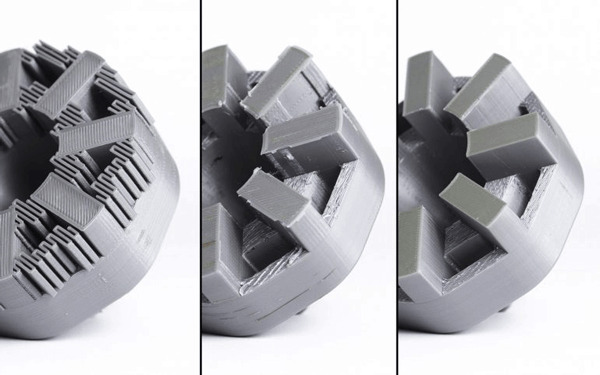

左：打印支撐。中：支撐移除造成損害。右：支撐刪除沒有太大的損害。

3D打印支撐結構觸摸并經常粘在模型的墻壁上。這是為懸垂和橋梁提供支撐的唯一方法。如果在移除3D打印支撐結構時不小心，它們可能會在模型表面留下瑕疵。在最壞的情況下，部分模型可能會與3D打印支撐結構一起中斷。

總而言之，使用3D打印支撐結構存在重大缺陷。因此，這是另一條經驗法則：盡量減少3D打印支撐結構的使用，并在必要時添加它。

支撐結構幾何

有兩種常見類型的3D打印支撐結構：樹狀支撐和線性、手風琴支撐。

樹狀支撐

樹狀支撐是一種樹狀結構，支撐模型的懸垂。這種類型的3D打印支撐僅在某些點觸及突出物。

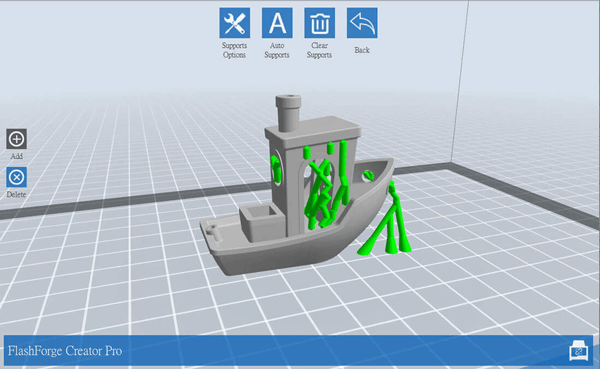

樹狀3D打印支撐結構

使用樹狀3D打印支撐的優點是它更容易移除并且不會過多地?fù)p壞懸垂的下側。但請注意，它僅適用于鼻尖，指尖或拱門等非扁平懸垂。它不能為扁平懸伸提供足夠的穩定性。

線性或手風琴支撐

這是3D打印中最常用的支撐類型。這種類型的支撐由垂直支柱組成，可以觸及整個懸伸部分。這種類型的3D打印支撐幾乎適用于每個懸伸和橋接。然而，它們更難以移除并且更可能對模型表面造成損壞。

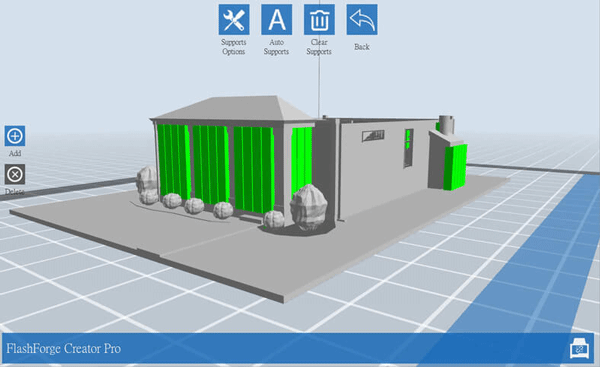

線性3D打印支撐結構

易于移除的支撐類型

1、3D打印支撐結構可拆卸的3D打印支撐結構

具有一個擠出的打印機默認使用3D打印支撐結構。

如果你有一臺擠出機，那你必須使用打印模型的相同材料來打印3D打印支撐結構。你可以自然地調整3D打印支撐結構的密度，讓它低于模型密度，對于支撐材料來說，這是唯一的控制。

由于模型和3D打印支撐結構由相同的材料制成，因此分離它們的唯一方法是通過手動斷開支撐結構或用刀切割。

這些去除方法對模型有很大的破壞風險，所以要采用適當?shù)募夹g(shù)，在去除階段保持警惕和謹慎。

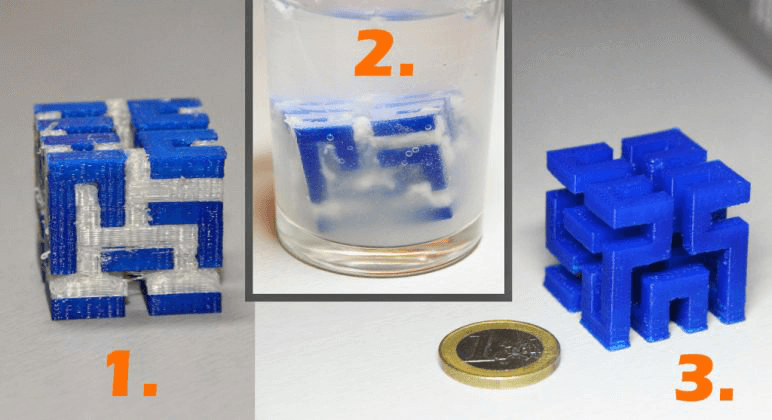

2、可溶解的3D打印支撐結構

可溶解的支撐結構容易移除，但需要雙擠出機打印機。

如果你的打印機配有兩臺擠出機，那你會有更好的選擇。你可以裝載一臺PLA的擠出機打印模型，另一臺擠出機裝有水溶性材料，如PVA或Limonene可溶材料，如HIPS，用于打印支撐結構。打印完之后，只需將模型浸入水中或檸檬烯中即可沖洗掉支撐結構。

這種移除降低了模型損壞的風險，在使用之后容易處理，非常適合復雜的打印。

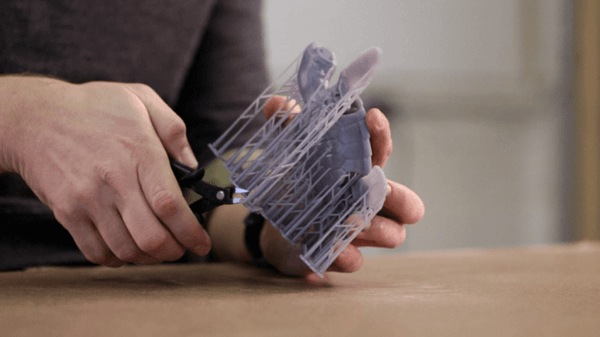

3、如何刪除分離3D打印支撐結構

由于分離式3D打印支撐結構難以移除并且會損壞模型，因此我們提供了一些經過試驗和測試的技巧，以正確的方式將其移除。首先，確定完全暴露易于用手指操縱的3D打印支撐結構。嘗試用手指打破那些3D打印支撐結構。要溫柔。很溫柔。如果你這樣做，大多數支撐結構應該很容易脫落。

接下來，使用工具移除難以訪問的3D打印支撐結構。關于哪種工具效果最好，有很多意見。你可以使用針鼻鉗，膩?zhàn)拥痘駿xacto刀。你還可以使用所有這些工具的組合。使用刀具或刮刀時，最好加熱模型或刀片，這使得3D打印支撐結構更容易切片。一個微小的丁烷火炬可以幫助，但要確保模型不會損壞。在這里許多人都不建議使用Exacto刀具，因?yàn)樗且环N很鋒利又危險的工具，一個滑動，你可能先切斷的是自己的手指而不是支撐。

砂紙也是一種很好的去除工具。使用高砂礫砂紙（220至1200）進行濕磨砂將去除3D打印支撐結構，還可以拋光模型。為了獲得最佳效果，將水涂抹在零件上以平滑、輕盈的方式打磨，直到達到所需的表面質量。

你可以使用濕沙打磨去除3D打印支撐結構的最后部分并拋光模型表面。

基于PLA的模型可能會在3D打印支撐結構脫離時產生應力痕跡，從而導致劃痕和瑕疵。指甲油清漆是修補或掩蓋這些缺陷的好工具。

避免3D打印支撐結構的一個技巧是向可以執行相同的模型添加元素。比如：

上面這張圖，右臂是懸垂的，但它由枕頭支撐。左腿也是懸垂的，用成束的氣體充當支撐。

下一個例子

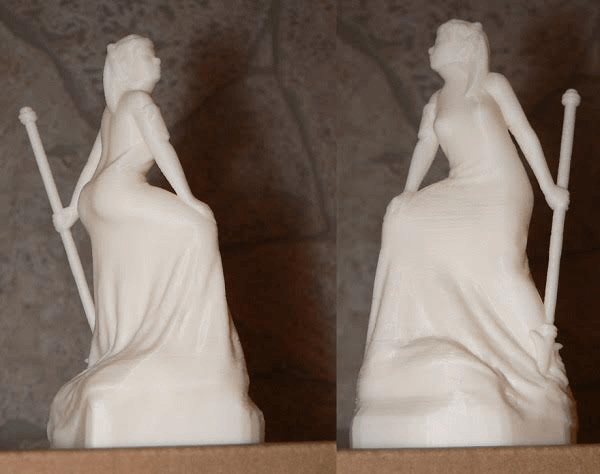

他巧妙的用流動的禮服支撐模特的腿的臂部。固定在底部的矛充當左臂的支撐。

這說明了如何將支撐集成到模型中。這需要適合的整體設計元素，并且可以支撐懸垂或橋梁。如果操作正確，他可以增強模型的美感，在打印過程中不受3D打印支撐結構的影響，為此可以節省時間，金錢和人力。

倒角

倒角是一種巧妙的方法，他將其他令人討厭的懸垂物變成無害的突出物，角度小于45度。例如，一個平緩傾斜或彎曲的邊緣，可以用不需要的支撐的菱角邊緣替換它。這種角度設計稱為倒角。

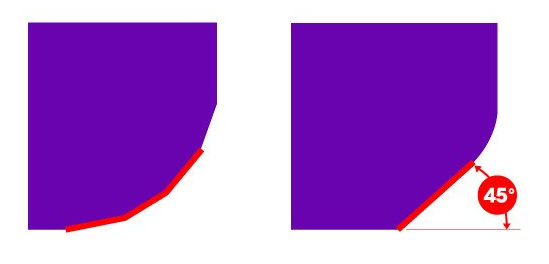

左：逐漸變圓的邊緣，需要支撐；右：倒角邊緣，可以在沒有3D打印支撐結構的情況下打印

同樣，如果模型中有孔，可以將其轉換為淚珠形狀的倒角孔。大多數情況下，不會影響模型的整體美感。但它可以減少打印模型所需的3D打印支撐結構。

有時，必要的3D打印支撐就像在打印床上重新定向模型一樣簡單，可以通過巧妙的重新定位構建板上的模型來最小化3D打印支撐結構的使用。比如：

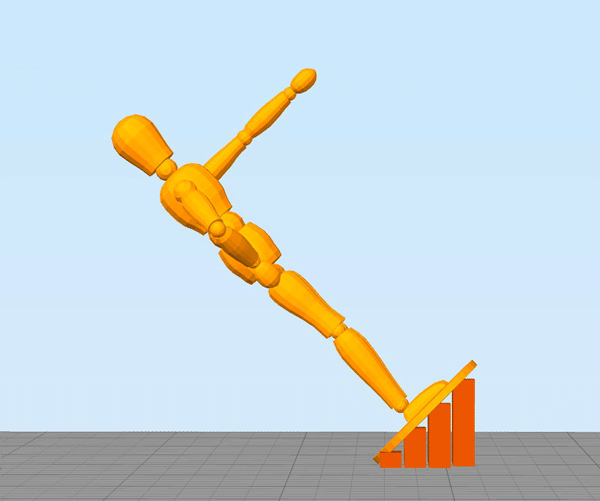

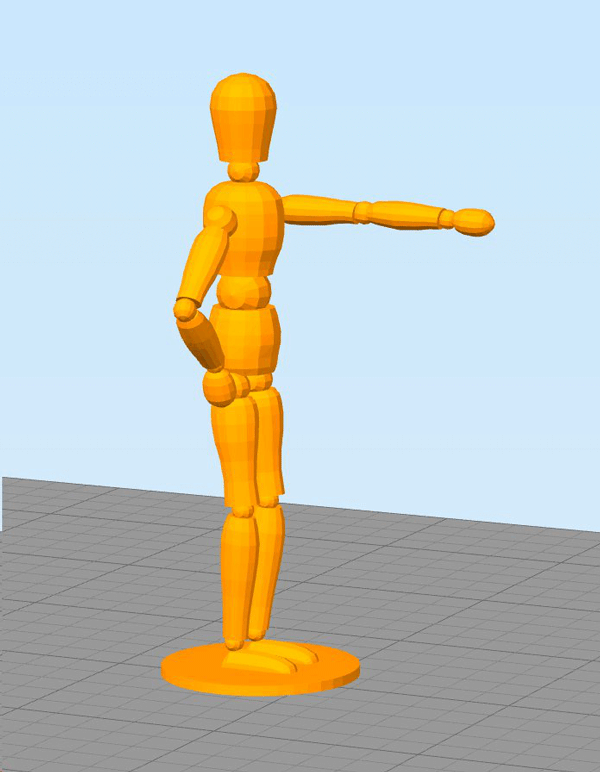

它是一個角色模型，水平臂指向無限遠和超越。

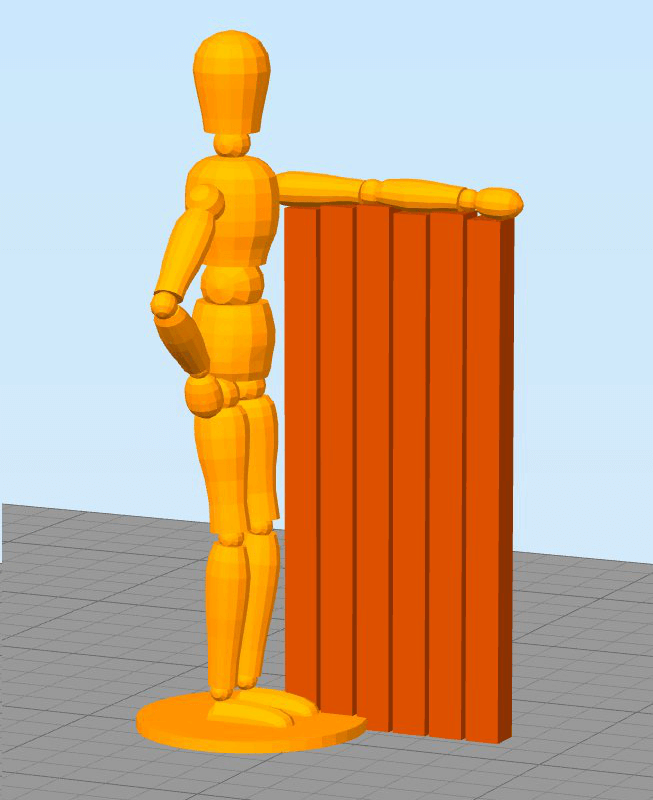

如果按原樣打印模型，我們需要支撐左臂，因?yàn)樗且粋€(gè)90度的長突出物。

當你取下支撐物時，它可能會在手臂下方留下瑕疵。為了避免這種情況，你可以將整個模型旋轉45度，只要添加對模型基礎的支撐，這對模型基礎的質量無光緊要，這樣你就可以使用較少的3D打印模型結構打印模型，并保護左臂免受損壞。

最后，我們強調一下，盡量減少3D打印支撐結構的使用。
